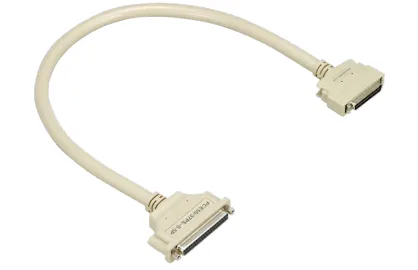

PCE50/37PS-0.5P – Cáp chuyển đổi Miniature Ribbon 50-pin sang D-SUB 37-pin (Shielded, 0.5 m)

PCE50/37PS-0.5P – Cáp chuyển đổi Miniature Ribbon 50-pin sang D-SUB 37-pin (Shielded, 0.5 m)

Kết nối linh hoạt giữa bo mở rộng và thiết bị bên ngoài

Cáp PCE50/37PS-0.5P là phụ kiện lý tưởng cho các ứng dụng công nghiệp, tự động hóa và máy tính nhúng, nơi cần chuyển dữ liệu từ bo mở rộng có jack Miniature Ribbon 50-pin sang thiết bị ngoại vi sử dụng cổng D-SUB 37-pin (female). Với chiều dài 0,5 mét, cáp mang đến sự linh hoạt trong bố trí thiết bị, đồng thời đảm bảo tín hiệu ổn định và kết nối chắc chắn.
Cáp được shielded (có lớp chống nhiễu), giúp giảm thiểu ảnh hưởng từ nhiễu điện từ (EMI) – đặc biệt quan trọng trong môi trường công nghiệp có nhiều nguồn gây nhiễu như động cơ, biến tần, module công suất.

Thiết kế chất lượng từ CONTEC – Độ bền và tín hiệu cao

Sản phẩm do CONTEC cung cấp thể hiện sự tỉ mỉ trong thiết kế: đầu nối Miniature Ribbon 50-pin (male) chuẩn, tương thích với loại connector như 0150-6000EL từ 3M, và một đầu D-SUB 37-pin (female), sử dụng loại tương đương với mã 17JE-13370-02(D1) của DDK, kèm theo vít vặn UNC#4-40 để cố định vỏ D-SUB chắc chắn và bền bỉ.
Lõi cáp sử dụng 50 lõi shield cable (25 cặp) với dây dẫn AWG#28, mỗi lõi gồm 7 sợi dây 0,127 mm theo chuẩn UL20276, giúp truyền tín hiệu ổn định và đồng đều, độ bền cao.

Kích thước và trọng lượng tiêu chuẩn

Cáp có chiều dài 0,5 m, phù hợp để đặt bo mạch và các thiết bị cách xa một khoảng nhất định mà vẫn giữ tín hiệu ổn định. Trọng lượng xấp xỉ 220 g, nhẹ và dễ lắp ráp, phù hợp môi trường công nghiệp hoặc lắp đặt trong tủ rack có giới hạn không gian.

Tương thích rộng & thuận tiện lắp đặt

Cáp thường được sử dụng kết hợp với các card mở rộng kỹ thuật số của CONTEC như DIO-1616, PIO-16/16B, DIO-48D, khi cần chuyển từ giao diện Mini-Ribbon 50-pin sang dạng D-SUB 37-pin, giúp dễ dàng kết nối với các module ngoại vi như terminal blocks PCB37P hoặc PCB37PS.
Sự có mặt của cáp này giúp hệ thống linh hoạt hơn, giảm rủi ro hỏng chân khi phải thay đổi kết nối nhiều lần.

Đặc điểm & lợi ích nổi bật

• Chuyển đổi từ Miniature Ribbon 50-pin (male) sang D-SUB 37-pin (female).
• Có lớp chống nhiễu (shielded) – cải thiện chất lượng tín hiệu trong môi trường công nghiệp.
• Chiều dài 0,5 m giúp linh hoạt trong bố trí thiết bị.
• Lõi dây AWG#28 bền bỉ, nhiều sợi, đạt chuẩn UL20276.
• Đầu connector chất lượng, có vít cố định – an toàn khi lắp ráp và vận chuyển.
• Hỗ trợ các hệ thống I/O công nghiệp yêu cầu kết nối ổn định.

Lưu ý khi sử dụng

Khi sử dụng, đảm bảo vặn chắc vít D-SUB để tránh lỏng mối nối do rung hoặc di chuyển. Nên kiểm tra kỹ trước khi cấp nguồn hệ thống để tránh chập mạch hoặc hỏng chân connector. Nếu dây dài hơn cần thiết, nên xử lý gọn gàng để tránh nhiễu và tổn hại cơ học lên dây.

Kết luận: Cáp PCE50/37PS-0.5P là giải pháp lý tưởng cho nhu cầu chuyển đổi kết nối từ bo I/O dạng ribbon sang chuẩn D-SUB phổ biến. Thiết kế chất lượng, độ bền cao và khả năng giảm nhiễu ưu việt khiến nó trở thành phụ kiện không thể thiếu trong các hệ thống điều khiển và tự động hoá công nghiệp.

Thông số kỹ thuật chi tiết
