Đầu dò Ingun GKS-100-291-090-A2000 — Test Probe cho thiết bị kiểm tra bo mạch ICT/FCT

Đầu dò Ingun GKS-100-291-090-A2000 — Test Probe cho thiết bị kiểm tra bo mạch ICT/FCT

Dòng GKS-100 cao cấp, thiết kế cho PLC/ICT

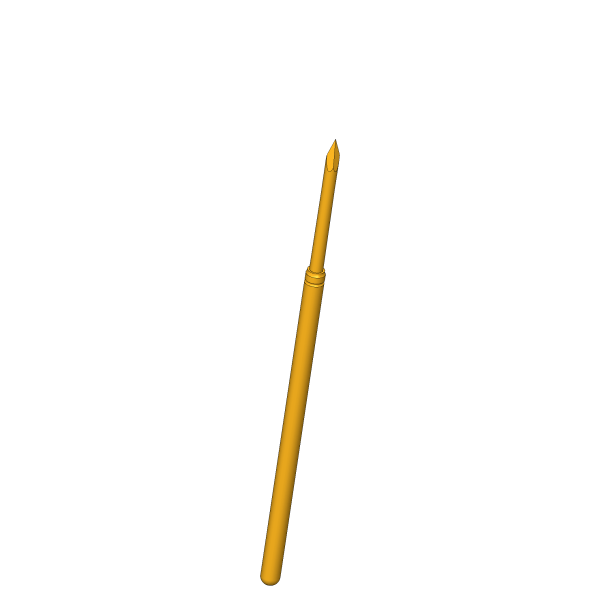

Đầu dò GKS-100-291-090-A2000 thuộc dòng probe lò xo (spring-loaded test probe) nổi tiếng của Ingun, chuyên dùng trong các thiết bị kiểm tra PCB như In-Circuit Test (ICT) và Functional Circuit Test (FCT). Thiết kế plug-in nhanh giúp thay thế probe dễ dàng, tối ưu hóa thời gian bảo trì trên dây chuyền sản xuất số lượng lớn.

Đầu kim kiểu dao găm (dagger), tự làm sạch

Đầu tiếp xúc dạng dagger (mũi dao găm) với đường kính chỉ 0,9 mm, phủ vàng giúp tự làm sạch các pad, via, hoặc chân linh kiện trên bo mạch. Cho độ chính xác cao, ít mài mòn và kết nối ổn định xuyên suốt chu kỳ kiểm tra.

Phân bổ lực và hành trình tối ưu

Probe có lực lò xo preload nhẹ (0,66 N) và lực áp làm việc 2 N trong khoảng hành trình tiêu chuẩn 4,3 mm (tối đa 6,35 mm). Đảm bảo tiếp xúc mạnh nhưng không làm hỏng bề mặt chân cắm. Thiết kế đồng bộ giúp nâng cao độ bền cơ học và chính xác khi lặp lại các chu kỳ test.

Hiệu năng truyền điện cao

Cho phép dòng tải lên tới 5 A, với điện trở tiếp xúc cực thấp < 20 mΩ. Sản phẩm được làm từ thép mạ vàng, đảm bảo khả năng dẫn điện và tuổi thọ cao khi sử dụng liên tục trong môi trường công nghiệp.

Ứng dụng trong sản xuất điện tử

Dùng cho hệ thống kiểm tra bo mạch in trong điện thoại, máy tính, thiết bị gia dụng và ô tô. Thiết kế plug-in cho phép thay nhanh khi cần thay thế probe mòn hoặc hỏng để đảm bảo sự ổn định, giảm downtime trong quy trình sản xuất.

Phụ kiện & hệ sinh thái GKS

• Hộp chứa 100 probe (box 100 pcs) — dễ theo dõi và cấp vào máy test.
• Receptacle tương thích: KS-100 series.
• Tuân thủ tiêu chuẩn RoHS, dùng trong môi trường nhiệt độ từ –40 °C đến +80 °C.

Kết luận

Ingun GKS-100-291-090-A2000 là probe cao cấp, lý tưởng cho hệ thống kiểm tra bo mạch cần hiệu suất, độ chính xác và độ bền cao. Với đầu dao găm tự làm sạch, lực nén ổn định và dẫn điện mạnh, sản phẩm phù hợp cho môi trường sản xuất điện tử hiện đại.

Thông số kỹ thuật chi tiết
